|
|
|
|
|
|
|
|
一：測試項目
PY-705可剝膠的生產(chǎn)測試驗證；
二：測試目的
驗證PY-705可剝膠是否適用於ITO glass的生產(chǎn)制程；
三：測試驗證流程
四：驗證項目及步驟
4.1原漿粘度測試
測試儀器： BROOKFIEL-23-BRO-DV-II+PRO
轉(zhuǎn)速設(shè)定：20rpm
轉(zhuǎn)子選擇：7#
溫 度：24.6℃
實測粘度： 36031cps
4.2印刷性能測試專案名稱：10D85 ITO glass
網(wǎng)版目數(shù)：150
目繃網(wǎng)角度：22.5°
架 空：1.5
刮刀硬度：80
刮刀角度：30
刮印速度：300
墨刀角度：15
回墨速度：400
4.3烘乾狀況檢查測試結(jié)果：
由以上觀察結(jié)果可看出，在預(yù)設(shè)130℃，48S的參數(shù)下可有效烘乾。烘乾過程中未出現(xiàn)煙霧等異常狀況，未出現(xiàn)有明顯異味的現(xiàn)象；
4.4油墨印刷厚度測量
測試結(jié)果：
PY-705印刷厚度CPK為(UV1 1.58;UV2 1.45) ，表現(xiàn)較為穩(wěn)定；
4.5溢墨/收縮測試
測試結(jié)果：PY-705印刷烘烤前後尺寸相差不大 ，且均未超過網(wǎng)版尺寸，尺寸較穩(wěn)定；
4.6 PBT測試結(jié)果
PBT測試/阻抗前後對比：取32pcs分別標(biāo)記，印刷前測量其阻值；生產(chǎn)至撕ITO面的可剝膠後重新分別測量其阻抗，對比前後的差異；
| 可剝膠型號 |
差異均值 |
| 品裕PY-705可剝膠 |
-0.4978 |
| 同行UV600可剝膠 |
-0.4372 |
測試結(jié)果：由資料可看出，品裕PY-705與同行UV600 PBT1與PBT2阻值差異沒有明顯變化
4.7 VMI檢查結(jié)果
測試結(jié)果：
使用PY-705印刷後產(chǎn)品撕膜時較易撕取，且無明顯殘留
4.8表面張力（水滴角）測試
測試結(jié)果：
使用PY-705印刷後產(chǎn)品水滴角均在標(biāo)準(zhǔn)範(fàn)圍內(nèi)，CPK＞1.33，表現(xiàn)較穩(wěn)定
4.9耐磨測試
五：環(huán)測結(jié)果

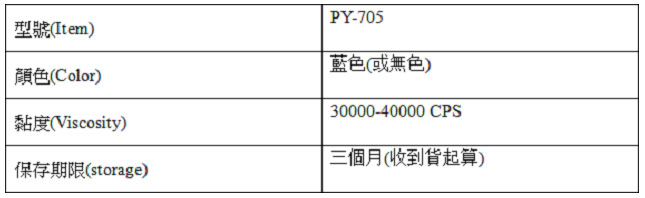

PY-705技術(shù)資料
|
|
熱硬化型可剝離油墨PT-005產(chǎn)品說明
熱硬化型可剝離油墨PT-005(THERMAL-CURING PEELABLE MASK) PT-005 是熱硬化型可剝離藍(lán)色保護(hù)油墨， 具有高耐熱性與耐化性,試用於玻璃加工製程保護(hù)，使用後可剝除。
PT-005 series is temporary blue mask ink designed for using in glass. It has fast curing speed, excellent coating properties and forming a tough protective film after thermal curing. The cured film will withstand scratch, keeping excellent electrical, and peel able properties.
技術(shù)資料 Technical Data
| 項目(Item) |
PT-005 |
| 顏色(Color) |
藍(lán)色 Blue |
| 黏度(Viscosity) |
300±50 PS(VT-04,#2針,#2 Spindle) |
| 保存期限(Storage) |
6個月 6 month at 20-30℃ under dark packing |
參考製程 (Processing)
| 圖佈 (coating) |
80~300 網(wǎng)目網(wǎng)印(Screen Printing, 80-300 Screen mesh) |
| 乳膠膜厚(Stencil thickness) |
30‐100 micron |
| 刮刀 (squeegee) |
60‐65 度鈍角 flat angle |
| 硬化條件(Curing Condition) |
130℃ 20mins |
備註:不建議使用溶劑稀釋 The addition of solvent is not recommended
耐化與耐候特性 (Resistance)
| 項目 (Item) |
描述 (describe) |
| 耐熱 |
After 150℃ 1hr,it is able to peel compliable. |
| 耐化 |
It is able to resist 22% HF solution. |
附註:上述操作條件依實際狀況可調(diào)整。
Notes : Above data are for reference only. Please adjust according to the actual operating environment.
|
|
PY-006 為壓克力型紫外線硬化透明塗料，乾燥速度快、高黏度、流平性佳、高光澤、耐磨、安定性佳、易剝除、不殘膠、主要用於玻璃保護(hù)漆 。
PY-006 an acrylated system for UV-curable clear coating, it exhibit high curing speed, high viscosity, good leveling, hardness film, high gloss, good stability, easy remove, no-residual. Its major application is protecting and removeable glass coating.
Specifications
(1).外觀(appearance): 透明無色(clear liquid)
(2).組成(composition): 丙烯酸酯(Acrylate)
(3).黏度(Viscosity): 15,000-20,000 cps/25oC
(4).固成份%(Active Component%): 100%
(5).乾燥速度(Curing Speed): 2-5M/min/UV Lamp(80W/cm)
[500-1,000 mj/cm2]
Uses
建議使用方法: PY-006 以網(wǎng)板印刷塗於需保護(hù)物件上, 厚度約在 20-30um, 再照射 UV(365nm)燈 5-10秒後完全乾燥之塗膜, 可以用膠帶或美工刀去除?？蛻艏霸O(shè)備不同實際條件可能會不同o
Suggest: PY-006 screen printing on the substrate surface(20-30um), then UV curing(365nm) 5-10 sec. to get fully curing film. It can remove with tape or knife. Different operation condition may for different customer and facilities.
Storage
置於陰涼處，不可直接接觸熱源、空氣及陽光，可保存三個月。
Storage must in a cool, shaded; away from sources of direct heat, air and sunlight is 3 months maximum.
Package 4 kg/drum
|
|
PY-U1207 為壓克力型紫外線硬化透明塗料，乾燥速度快、低黏度、低塗佈量、流平性佳、高硬度、高光澤、耐磨、安定性佳、主要用於玻璃保護(hù)漆, 防止刮傷, 易清除 。
PY-U1207 an acrylated system for UV-curable clear coating, it exhibit high curing speed, low viscosity, low coating thickness, good leveling, hardness film, high gloss, abrasion resitance, good stability. Its major application is protecting glass and easy removeable coating.
Specifications
(1).外觀(appearance): 綠色半透明(Green semi-transparenct liquid)
(2).組成(composition): 丙烯酸酯(Acrylate)
(3).黏度(Viscosity): 6000-9000cps/25oC
(4).固成份%(Active Component%): 100%
(5).乾燥速度(Curing Speed): 3-5 M/min/UV Lamp(80W/cm) [200-400 mj/cm2]
Uses
建議使用方法: PY-U1207 以網(wǎng)板印刷塗於需保護(hù)物件上, 厚度約在 10-20um, 再照射 UV(365nm)燈 5-10秒後完全乾燥之塗膜, 可以用 85 oC 熱水去除?？蛻艏霸O(shè)備不同實際條件可能會不同
Suggest: PY-U1207 screen printing on the substrate surface(10-20um), then UV curing(365nm) 5-10 sec. to get fully curing film. It can remove by 85 oC hot-water. Different operation condition may for different customer and facilities.
Storage
置於陰涼處，不可直接接觸熱源、空氣及陽光，可保存三個月。
Storage must in a cool, shaded; away from sources of direct heat, air and sunlight is 3 months maximum.
Package 1 kg/pail or 4Kg/pail
|
|
PT-909可剝膠
產(chǎn)品說明：
PT-909彈性防塵膜為一款單液型之特殊水性高分子聚合物製成之保護(hù)面塗材料，於建築工程塗布於玻璃等建材表面上，可免於被其他工程雜物的破壞，同時減輕工程結(jié)束後清潔上的負(fù)擔(dān)。
產(chǎn)品應(yīng)用：
用於玻璃（Low-E、鍍膜、膠合等）、鋁窗框、光面金屬、帷幕牆、陶瓷衛(wèi)浴、五金配件、亮面木材、美耐板及塑膠等無孔隙材料之表面；需避免施做於有損的玻璃、塑膠、設(shè)備等表面。
產(chǎn)品特性：
1、水性基底的環(huán)保材料
2、耐髒汙，無毒可回收，不污染防護(hù)材質(zhì)
3、防焊接火星燙傷及切削火花噴濺
4、防護(hù)施工期間泥漿、油漆等沾附式污染
5、降低搬遷及施工過程中的刮傷風(fēng)險
6、易剝離去除，無殘膠，可保持產(chǎn)品如新，省去工程後期之清潔費(fèi)用、經(jīng)濟(jì)費(fèi)用
儲存方式:
1、需於通風(fēng)陰涼場所（5-40℃）儲藏，並置於棧板上並保持原出廠時密封完整
2、避免直接光照、高溫及極端天氣，過於潮濕及曝露於紫外線照射下會縮短產(chǎn)品的保存時效
3、若於上述條件下保存，本產(chǎn)品有效時間（Shelf Life）自生產(chǎn)日起12個月，但建議於6個月內(nèi)使用完畢，以確保產(chǎn)品最佳表現(xiàn)
4、產(chǎn)品一旦開封，需儘快使用完畢
注意事項
1、避免於不良天氣：高溫、烈日、強(qiáng)乾風(fēng)、陰雨天或表面潮濕有明水時施工
2、施工面之水分、油漬、污泥、灰塵、鐵銹、腐蝕性鹽類等附著物需徹底清除乾淨(jìng)
3、若未經(jīng)開封之產(chǎn)品發(fā)散異味時請勿使用，並通知專責(zé)人員處理
技術(shù)資料
| 環(huán)境溫度：25℃ |
| 包裝 |
15KG塑膠白身桶 |
| 外觀 |
藍(lán)色透明膠體 |
| 粘稠度 |
3500±500cps |
| 酸鹼值 |
PH=7.0~9.0 |
| 密度 |
1.0±0.1 |
| 固成分 |
15±2% |
| 建議用量 |
適量塗布即可 |
| 施做方式 |
噴塗、滾塗、刷塗 |
| 儲存環(huán)境溫度 |
5~40℃ |
| 有效期限 |
自製造日起算12個月 |
施做程式
1、需先確認(rèn)施工面為乾淨(jìng)、乾燥、無灰塵、油污、蠟質(zhì)或其他可能影響產(chǎn)品接著力的污染物
2、本產(chǎn)品為單劑型，拆封後於乾淨(jìng)混合容器中以攪拌機(jī)低速率攪拌1分鐘即可使用。小量產(chǎn)品可另外分裝手拌
3、塗裝方式：噴塗、滾輪、刷塗，待第1層塗布完全乾固時再接著塗布第2層
健康安全資訊
1、過量吸入溢散氣體：若患者因吸入過多化學(xué)氣體而頭暈?zāi)垦?，請立即帶離暴露環(huán)境
2、誤入眼睛：以食鹽水或乾淨(jìng)清水灌洗，將眼皮撐開等待至少10分鐘，並尋醫(yī)療協(xié)助
3、皮膚接觸：立即以清水沖洗，並以清潔產(chǎn)品徹底清潔及清水沖淨(jìng)。若患者有持續(xù)瘙癢及發(fā)然癥狀，請佐以藥物治療
4、不慎吞入產(chǎn)品：若患者意識清醒，請先以清水洗出口腔內(nèi)殘留物，並於200-300ml清水灌服，請勿催吐
|
|
|
 |
|
|
